Achsspieltester AST-10.0-Top

Art.Nr.:
SVP430016



Achsspieltester hydraulisch für
Überflurmontage bis 10t Radlast

  • mit Hydraulikaggregat
  • kein Fundament erforderlich
  • Hydraulischer Achsspieltester für Überfluraufbau geringe Aufbauhöhe von 90 mm Überflur am Fußboden andübeln
  • wartungsfreie und verschleißarme Teflon-Gleitlager
  • feuerverzinkte Prüfmechanik
  • gemeinsame und gegenseitige Querbewegung der beiden Plattenhälften

Beschreibung:

  • Durch die gezielten Bewegungsabläufe und den großenPlattenbewegungen ist nur eine Platte erforderlich.

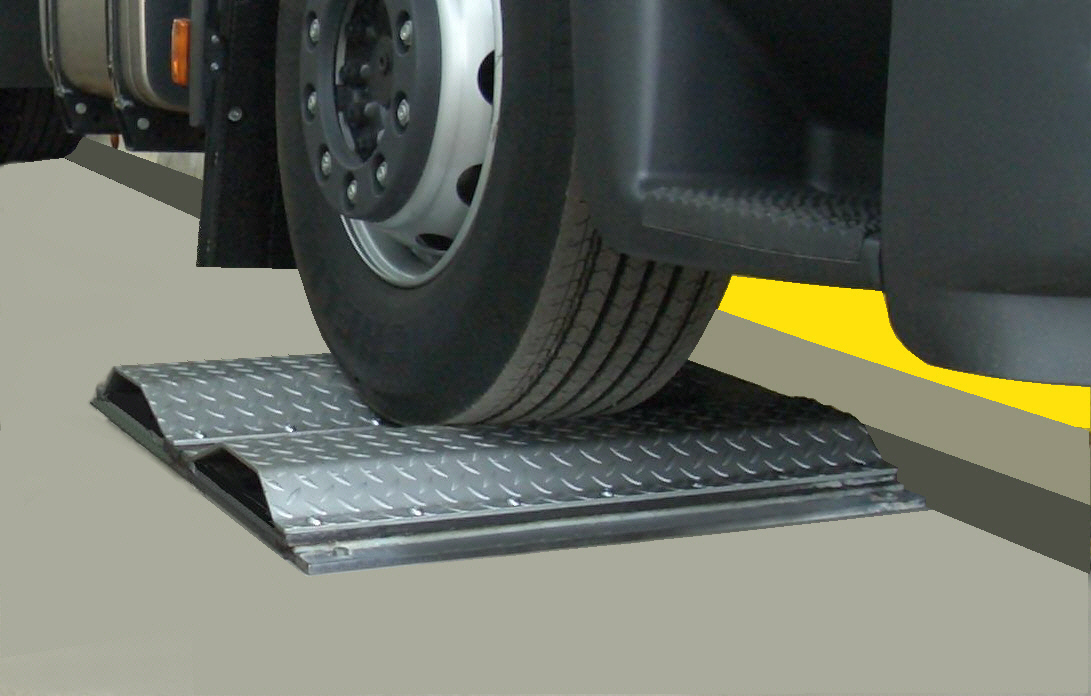

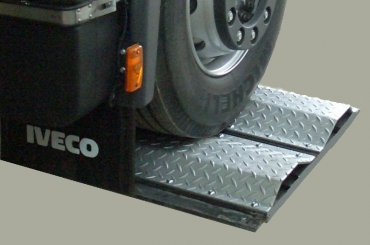

  • Der Achsspieltester AST-10.0 TOP hat eine äußerst geringe Aufbauhöhe von 90 mm. Dadurch kann die Prüfplatte im Überflurbereich montiert werden und ist problemlos mit Fahrzeugen mit geringer Bodenfreiheit überfahrbar
  • Die Prüfplatte wird mit 4 Dübel am Boden befestigt
  • Durch die Einzelplatte entfällt die Kabel- oder Leitungsverlegung auf die andere Seite einer Arbeitsgrube  und erspart somit einiges an Bau-, Installationskosten und Montagematerial.
  • Die Prüfplatte ist in zwei Hälften geteilt und mit jeweils einem doppelt wirkenden Hydraulikzylinder bestückt.
  • Für die Überprüfung der Achsaufhängung werden die beiden Plattenhälften mit einem Hubweg von 10 cm in die gleichmäßige Querbewegung versetzt und machen damit lose Teile an der Radaufhängung auf beiden Seiten gut sichtbar
  • Für die Überprüfung der Lenkhebel und deren Gelenke bewegen sich die beiden Plattenhälften gegeneinander und bewirken damit eine Lenkbewegung von ca. 20 cm, die auf beiden Fahrzeugseiten lose oder ausgeschlagene Lenkteile erkennen lässt

Lieferumfang:

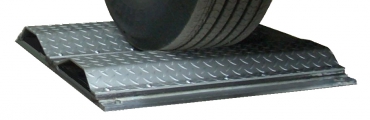

  • Eine feuerverzinkte Prüfplatte mit 2 Plattenhälften für gleich- und gegenläufige Querbewegung
  • Ein leistungsstarkes Hydraulikaggregat
  • Elektroschaltbox mit Relaissteuerung

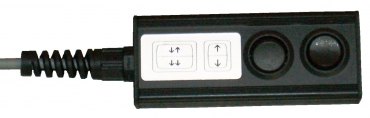

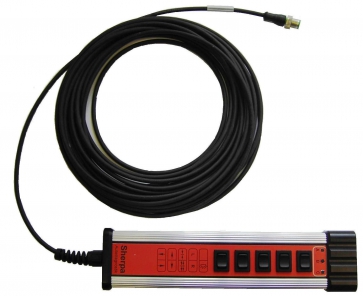

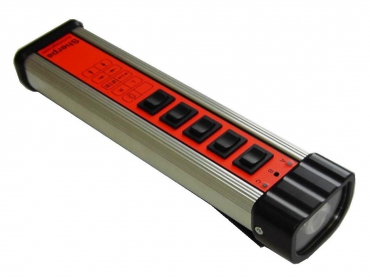

  • Kabelfernbedienung ( 7 m Kabellänge )


Tragfähigkeit 10000 Radlast kg
Schubkraft 20 kN
Plattenbewegung horizontal 200 mm
Steuerung ma
Betriebsdruck 120 bar
Antriebsleistung 1,2 kW
Antriebsspannung (Elektrisch) 400 / 50 V/Hz
Absicherung (elektrisch) 16 A träge
Abmessungen Abdeck-/Prüfplatte 900x900x90 mm
