Achsspieltester AST-2.0-Top-2

Art.Nr.:
SVP230012



Achsspieltester hydraulisch für
Überflurmontage bis 2t Radlast

  • ohne Hydraulikaggregat, zum Anschluß an Hebebühnenaggregat
  • kein Fundament erforderlich
  • Hydraulischer Achsspieltester für Überfluraufbau geringe Aufbauhöhe von 60 mm
  • Überflur am Fußboden andübeln oder auf Hebebühnen-Fahrschiene anschrauben doppelt wirkende Hydraulikzylinder
  • wartungsfreie und verschleißarme Teflon-Gleitlager
  • feuerverzinkte Prüfmechanik
  • gemeinsame und gegenseitige Querbewegung der beiden Plattenhälften

Beschreibung:

  • Durch die gezielten Bewegungsabläufe und den großen Plattenbewegungen ist nur eine Platte erforderlich.

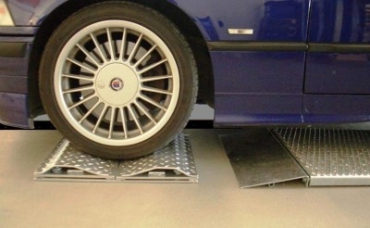

  • Der Achsspieltester AST-2.0-Top hat eine äußerst geringe Aufbauhöhe von 60 mm. Dadurch kann die Prüfplatte im Überflurbereich montiert werden undist problemlos mit Fahrzeugen mit geringer Bodenfreiheit überfahrbar
  • Die Prüfplatte wird mit 4 Dübel am Boden oder mit 4 Schrauben auf einerHebebühne mit Fahrschienen befestigt
  • Durch die Einzelplatte entfällt die Kabel- oder Leitungsverlegung auf die andere Seite einer Arbeitsgrube oder einer Hebebühne und erspart somiteiniges an Bau-, Installationskosten und Montagematerial.
  • Die Prüfplatte ist in zwei Hälften geteilt und mit jeweils einem doppeltwirkenden Hydraulikzylinder bestückt.
  • Für die Überprüfung der Achsaufhängung werden die beiden Plattenhälften mit einem Hubweg von 5 cm in die gleichmäßige Querbewegungversetzt und machen damit lose Teile an der Radaufhängung auf beiden Seiten gut sichtbar
  • Für die Überprüfung der Lenkhebel und deren Gelenke bewegen sich die beiden Plattenhälften gegeneinander und bewirken damit eine Lenkbewegung vonca. 10 cm, die auf beiden Fahrzeugseiten lose oder ausgeschlagene Lenkteileerkennen lässt

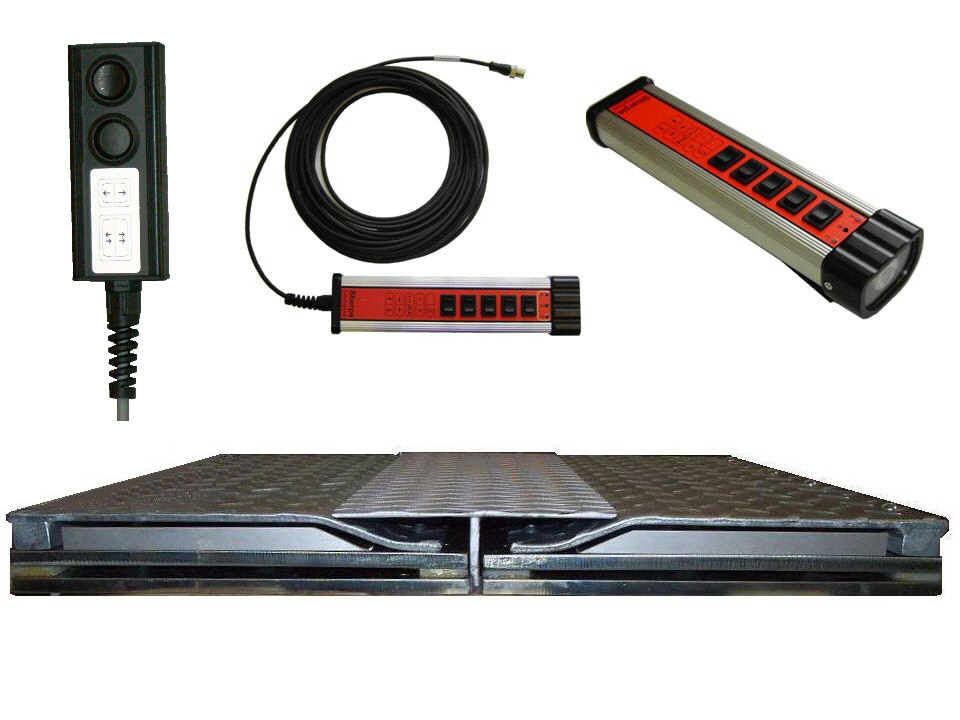

Lieferumfang:

  • Eine feuerverzinkte Prüfplatte mit 2 Plattenhälften für Gleich-  undgegenläufige Querbewegung

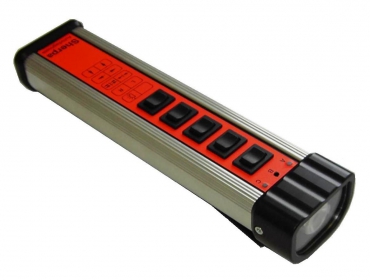

  • Elektroschaltbox mit Relaissteuerung

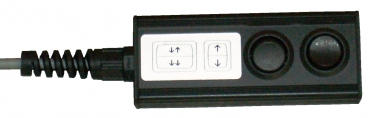

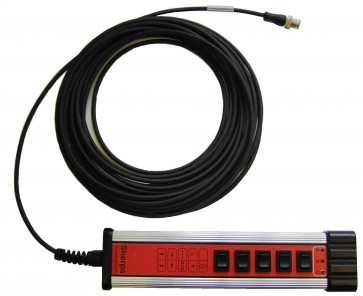

  • Kabelfernbedienung ( 7 m Kabellänge )

Tragfähigkeit 2000 Radlast kg
Schubkraft 8 kN
Plattenbewegung horizontal 50 mm
Steuerung Kabelfernbedienung
Betriebsdruck 80 bar
Antriebsleistung 1,5 kW
Antriebsspannung (Elektrisch) 400 / 50 V/Hz
Absicherung (elektrisch) 16 A träge
Abmessungen Abdeck-/Prüfplatte 500x605x60 mm
